| Lugar de origen: | XIAN, CHINA |
|---|---|
| Nombre de la marca: | XG |
| Certificación: | ISO14001 BS OHSAS18001 |
| Número de modelo: | LW36 |
| Cantidad de orden mínima: | 1 |
| Detalles de empaquetado: | Caja de madera |
| Tiempo de entrega: | 3-7 días |
| Condiciones de pago: | L/C, T/T, D/A, D/P, Western Union, MoneyGram |
| Capacidad de la fuente: | 2000set/month |
| Voltaje nominal: | 66kv 72.5kv 110kv 126kv 145kV | Corriente nominal: | 200A-3150A |
|---|---|---|---|
| Número de modelo: | LW36 | Frecuencia: | CA 50/60Hz |
| Escribe: | Alto voltaje | Solicitud: | Circuito-fractura |
| Embalaje: | Caja de madera | ||
| Alta luz: | Dispositivo de distribución de alto voltaje para exteriores,disyuntor SF6 de desconexión de alto voltaje,disyuntor SF6 36kV |
||

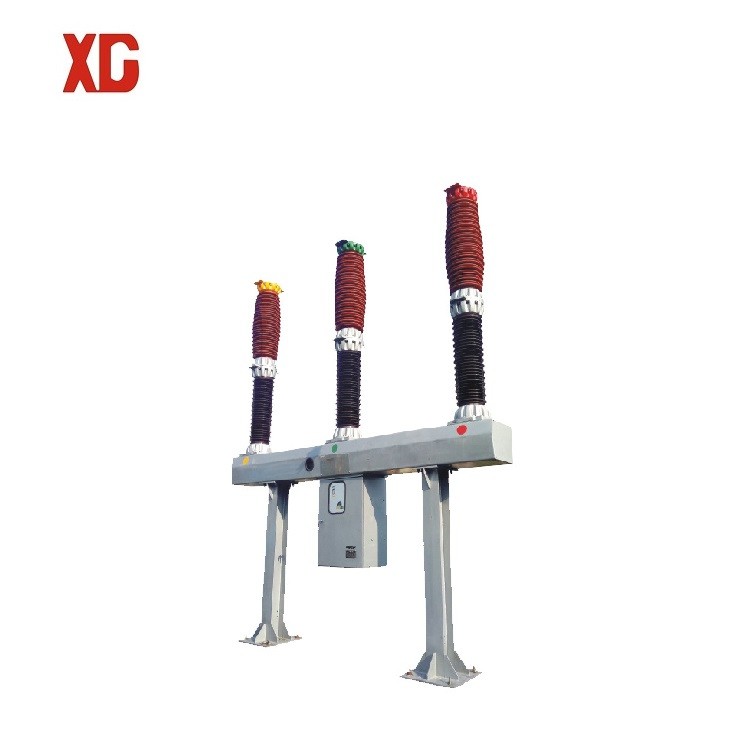

1.LW36kV SF6 HV Interruptor de sobrecarga Interruptor de carga del disyuntor
El disyuntor de SF6 de alto voltaje para exteriores LW36-126/T3150-40 utiliza SF6 como medio de extinción de arco aislante.Puede conectar, transmitir y desconectar la corriente del circuito normal en la línea de transmisión de alto voltaje;También puede operar la corriente de cortocircuito o la corriente de sobrecarga de la aparamenta.Su estructura adopta el tipo de porcelana, que puede realizar la maniobra de apertura y cierre trifásico y recierre automático.Puede proteger y controlar la línea de transmisión en la línea de 50Hz y 126kV.
El disyuntor adopta el principio de autoextinción y está equipado con un mecanismo de resorte.Cuando el interruptor automático recibe la orden de apertura, las partes rígidas son movidas hacia abajo por el cilindro, el contacto de arco activo y la varilla bajo la acción del resorte de ruptura.Al moverse, el contacto fijo principal deja el contacto principal activo, y la corriente eléctrica se mueve hacia el contacto del arco, y el contacto del arco sale, y aparece un arco entre el contacto fijo y el contacto activo.Cuando interrumpe la corriente corta, la corriente de alta capacidad genera mucha energía entre los contactos del arco, y el gas caliente fluye hacia la cámara de expansión térmica, donde se intercambia energía térmica y el gas se vuelve de baja temperatura y alta presión.Ahora, debido a que la presión en la cámara de expansión térmica es mayor que la de la cámara auxiliar, cierre la válvula de retención del interruptor.Cuando el valor actual es cero, el gas a alta presión en la cámara de expansión térmica regresa al espacio y el arco se apaga.Cuando interrumpe una pequeña corriente (menos de unos pocos miles de amperios), debido a la baja energía, la velocidad de aumento de la presión del gas en la cámara de expansión es más lenta que en la cámara auxiliar, la válvula de retención se abre y el gas comprimido entra en la cámara de expansión. , el gas fluye, cuando el valor actual es cero, el arco se apaga.
2. Características principales:
1. Adoptar el principio de autoextinción, pequeña energía de funcionamiento, impacto mecánico ligero;
2. Utiliza mecanismo de resorte, su rendimiento no es relevante para la temperatura, rendimiento estable;
3. Estructura del interruptor optimizada y curva de movimiento de contacto, alta confiabilidad en la ruptura de corriente;
4. El reinicio y el reencendido no pueden ocurrir al romperse la corriente capacitiva;
5. Diseño optimizado de postes y marcos con mayor capacidad para soportar terremotos;
6. Alta confiabilidad, tiempo de servicio normal promedio largo, bajo costo de mantenimiento;
7. Instalación y configuración convenientes en el campo, toma solo uno o dos días;
3. Parámetros técnicos
| NO. | artículos | Unidad | Parámetro | |
| 1 | Tensión nominal | KV | 126 | |
| 2 |
Resistencia a la frecuencia de potencia nominal voltaje (1 minuto) |
Fase a fase Fase a tierra |
KV | 230 |
| fractura | KV | 230+73* | ||
| 3 |
Resistencia nominal a impulso tipo rayo Voltaje |
Fase a fase Fase-1o-tierra |
KV | 550 |
| fractura | KV | 550+103* | ||
| 4 |
Voltaje soportado de frecuencia industrial (5 min) bajo SF6 presión manométrica cero |
kV | 95 | |
| 5 | Frecuencia nominal | Hz | 50 | |
| 6 |
Corriente nominal Corriente de ruptura de cortocircuito Raled |
A | 3150 | |
| 7 | kA | 40 | ||
| 8 | Factor de primer polo a despejar | 1.5 | ||
| 9 | Corriente nominal de cierre de cortocircuito (componente de CC) | Más del 41% | ||
| 10 | Cortocircuito nominal haciendo corriente (pico) | kA | 100 | |
| 11 | Corriente de resistencia nominal de corta duración (ms) | kA | 40 | |
| 12 | Corriente de resistencia nominal de corta duración | kA | 100 | |
| 13 | Duración nominal de cortocircuito | s | 4 | |
| 14 | Corriente nominal de corte fuera de fase | kA | 3 (OP1), 10 (OP2) | |
| 15 | Corriente de ruptura de corto alcance | kA | 36;30 | |
| dieciséis | Corriente de ruptura de puesta a tierra de fase incorrecta | kA | 34.8 | |
| 17 | Corriente de conmutación de carga de línea nominal | A | 31.5 | |
| 18 | Tiempo de frenado a plena capacidad sin verificación ni reparación | Veces |
20 o ruptura de corriente nominal veces: 3000 |
|
| 19 | Secuencia operativa nominal | O-0.3s-CO-180s-CO | ||
| Sitio de instalación | exterior |
| Temperatura ambiente | -25℃~+40℃ |
| máx.diferencia de temperatura diaria | ≤25℃ |
| Altura sobre el nivel del mar | 2000 m (sin límite para el pedido especificado) |
| Humedad del aire | Promedio diario:≤95%; promedio mensual:≤90%; |
| Velocidad del viento | ≤34 m/s |
| Radiación solar | ≤0.1W/cm2 (buen día, mediodía) |
| Intensidad del terremoto | horizontal: ≤ 0,3 g; vertical: ≤ 0,15 g |
| Grosor del glaseado | ≤10 mm |
| distancia de fuga | 25 mm/kV o 31 mm/kV |
| Carga estática en terminal en dirección Y | 1250N |
| Carga estática en terminal en dirección X | 750N |
| Carga estática en terminal en dirección Z | 1000N |
